一键整理 CATIA V5 装配树：PAProductReorder v1.0.0 初版发布
- 作者: CATIA开发者指南
- 发布时间: 2026-07-09 08:58:00
- 原文链接: https://mp.weixin.qq.com/s?__biz=MzkxNTQ0MTY0NQ==&mid=2247486599&idx=1&sn=e954277fc984e447c75369e1dd81eec8&chksm=c15e5e05f629d713b1b1b392d3b8034b198971217437a31aa133846b7e169401189eef3a9dab#rd
大型装配做久了，产品结构树往往会变得越来越长。
子装配、参考件、标准件、系统件混在一起；同类对象分散在不同位置；树节点展开之后一眼看不到重点；交付前还要花时间手动拖拽整理顺序。
这些工作不难，但重复、耗时，也容易出错。

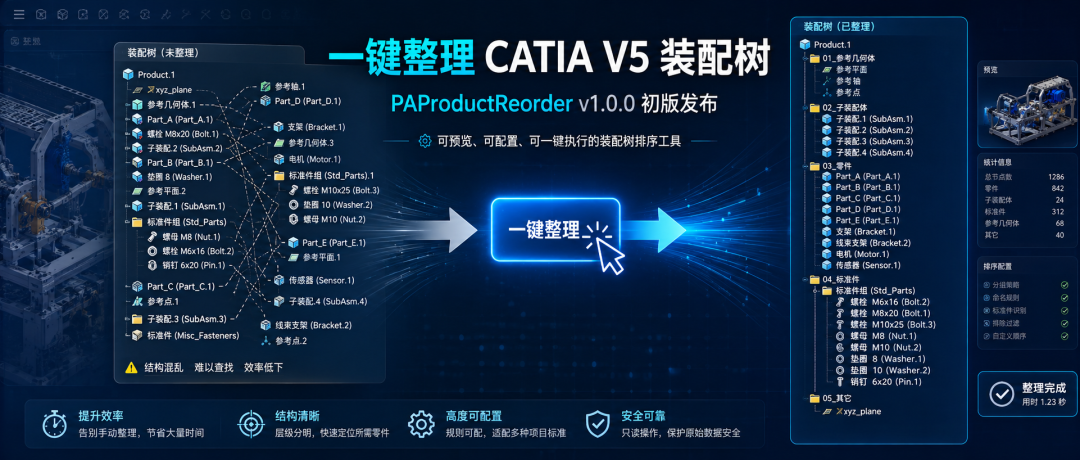

PAProductReorder v1.0.0 就是为这个场景准备的一款 CATIA V5 装配树排序工具。它把原本需要手动整理的装配树顺序，变成可预览、可配置、可一键执行的操作
适合谁使用
如果你在日常工作中经常遇到下面这些情况，它会比较有用：
- 大型装配树节点很多，查找对象不够直观。
- 不同人员维护的装配顺序风格不一致。
- 交付前需要统一整理产品结构树。
- 希望按实例名称或零件号快速排列节点。
- 子装配层级较多，手工逐层整理效率很低。
- 想在真正执行排序前先看一下排序结果。
PAProductReorder 的定位很明确：不打断设计流程，不增加复杂配置，只把“装配树排序”这件高频小事做得更顺手。
v1.0.0 主要功能
当前版本已经支持常见的装配树整理需求。
多种排序方式
可以根据不同使用习惯选择排序依据：
- 按实例名称排序。
- 按零件号排序。
- 按实例名称自然排序。
- 反转当前顺序。
自然排序适合带数字编号的名称，例如 Part2、Part10 这类对象，可以得到更符合人工阅读习惯的排列效果。
升序和降序
同一排序依据下，可以选择升序或降序，适应不同企业或项目的命名规则。
支持递归处理子装配
除了整理当前层级，也可以勾选递归处理子装配。
对于多层级产品结构，程序会继续处理下级子装配，减少人工逐层打开、逐层排序的重复操作。
保持相同键值的原始顺序
对于排序键相同的节点，可以选择保持原始相对顺序，让整理过程更稳定，也更容易预测结果。
排序前预览
执行前可以先点击“预览”，查看排序后的顺序。
如果启用了递归处理，预览会按层级展开显示各子装配的排序结果，方便在确认前快速检查。
进度提示
面对较大的装配结构时，界面会显示进度条和状态信息，让等待过程更清晰，不会误以为程序没有响应。
中文界面
v1.0.0 提供简体中文界面，适合中文 CATIA 使用环境
使用方式

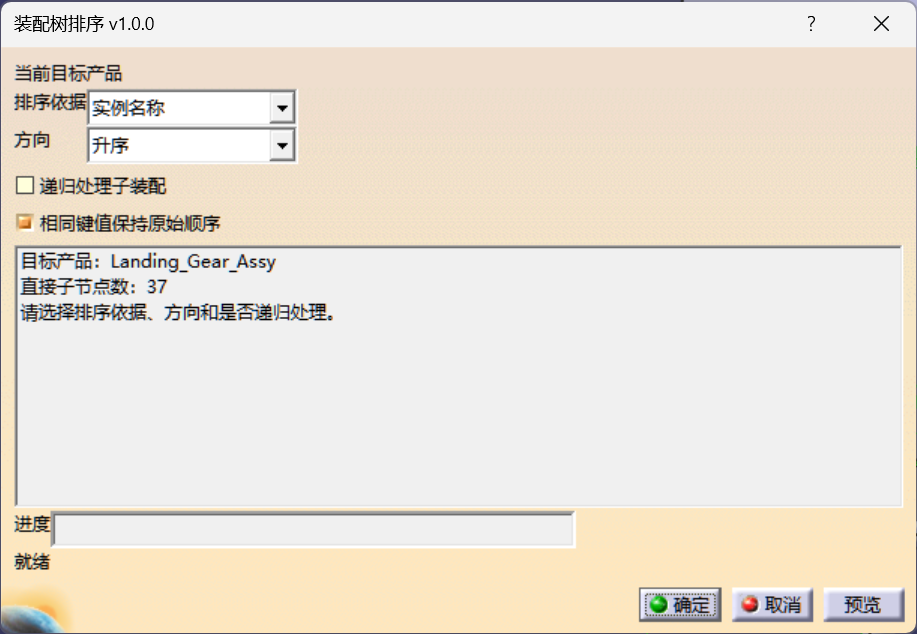

使用流程很简单：
- 在 CATIA V5 的 Product Structure 工作台中点击排序按钮。
- 选择排序依据，例如实例名称、零件号或自然排序。
- 选择升序或降序。
- 根据需要勾选递归处理子装配。
- 点击“预览”查看结果。
- 确认无误后点击“确定”执行排序。
整个流程保持在 CATIA 界面内完成，不需要切换到外部工具。
使用场景示例
交付前整理产品结构
在设计交付、评审或归档前，装配树结构通常需要尽量清晰。使用 PAProductReorder 可以快速统一节点顺序，让结构浏览更直观。
多人协同后的结构统一
不同设计人员的建模习惯不同，装配树顺序也可能不一致。通过统一排序规则，可以让最终结构风格更一致。
大装配快速清理
大型装配中节点数量多，手动拖动排序不仅慢，也容易拖错位置。工具化处理可以减少重复劳动。
多层子装配批量整理
递归模式适合层级较深的装配结构。一次设置后，可以同时整理当前层级和下级子装配。
版本信息
当前发布版本：PAProductReorder v1.0.0。
这是第一个可用版本，重点放在基础排序能力、交互界面、预览确认和大装配使用体验上。
后续版本可以继续围绕实际使用反馈增加更多规则，例如自定义排序、按属性排序、排序规则保存等。
小结
装配树排序不是最复杂的 CAD 工作，却是很多装配设计人员经常遇到的重复操作。
PAProductReorder v1.0.0 希望把这件事做得更简单：
- 少一点手工拖拽。
- 少一点重复整理。
- 多一点结构清晰。
- 多一点交付前的确定感。
让装配树重新变得有秩序，从一次点击开
