利用VB开放的接口CATIADrawingTables&CATIADrawingTable创建表格，实现开发明细表、物料清单等功能。
首先我们要添加与之相关的Framework:DraftingInterface/CATAnnotationIDLItf和Module:DraftingPubIDL，再添加两个头文件：CATIADrawingTables.h和CATIADrawingTable.h。之后我们将需要创建表格的视图类CATIDftView或CATIView指针给到CATIADrawingTables，这时我们就可以对视图进行添加表格操作，即CATIADrawingTables下的Add方法：
virtual HRESULT __stdcall Add(double iPositionX, double iPositionY, CATLONG iNumberOfRow, CATLONG iNumberOfColumn, double iRowHeight, double iColumnWidth, CATIADrawingTable *& oNewDrawingTable)=0;
第一个参数和第二个参数指的是表格放置位置，第三个和第四个分别为放置表格的行数和列数，第五和参数即创建好的CATIADrawingTable类指针，正常执行函数后返回的地址不为空，即可方便我们进行下一步操作。另外，CATIADrawingTables还有Remove和Item方法，分别可以对视图的表格进行删除和提取操作。
virtual HRESULT __stdcall Remove(CATLONG iIndex)=0;
得到CATIADrawingTable之后，我们可以像在Excel一样对表格进行一些基础操作，比如写入和得到某个单元格数值：
virtual HRESULT __stdcall SetCellString(CATLONG iRow, CATLONG iCol, const CATBSTR & iString)=0;
设置单元格名称：
virtual HRESULT __stdcall SetCellName(CATLONG iRow, CATLONG iCol, const CATBSTR & iName)=0;
合并/拆解单元格：
virtual HRESULT __stdcall MergeCells(CATLONG iFirstRow, CATLONG iFirstCol, CATLONG iNbRowMerge, CATLONG iNbColMerge)=0;
其中如果我们想对某个单元格的字体，字高等属性进行修改，我们可以利用如下两个函数得到类CATIADrawingText：
virtual HRESULT __stdcall SetCellObject(CATLONG iRow, CATLONG iCol, CATIADrawingText * iText)=0;
然后将CATIADraingText给到CATIADrawingTextProperties/

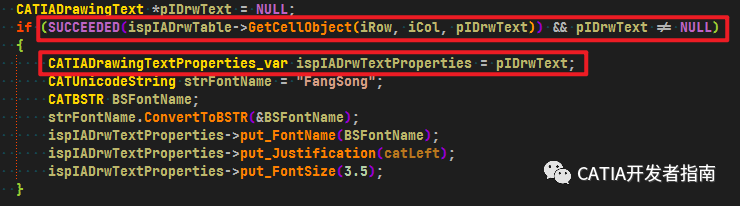

CATIDrwTextProperties/CATIDftTextProprties进行相关属性的设置。示例代码如下：

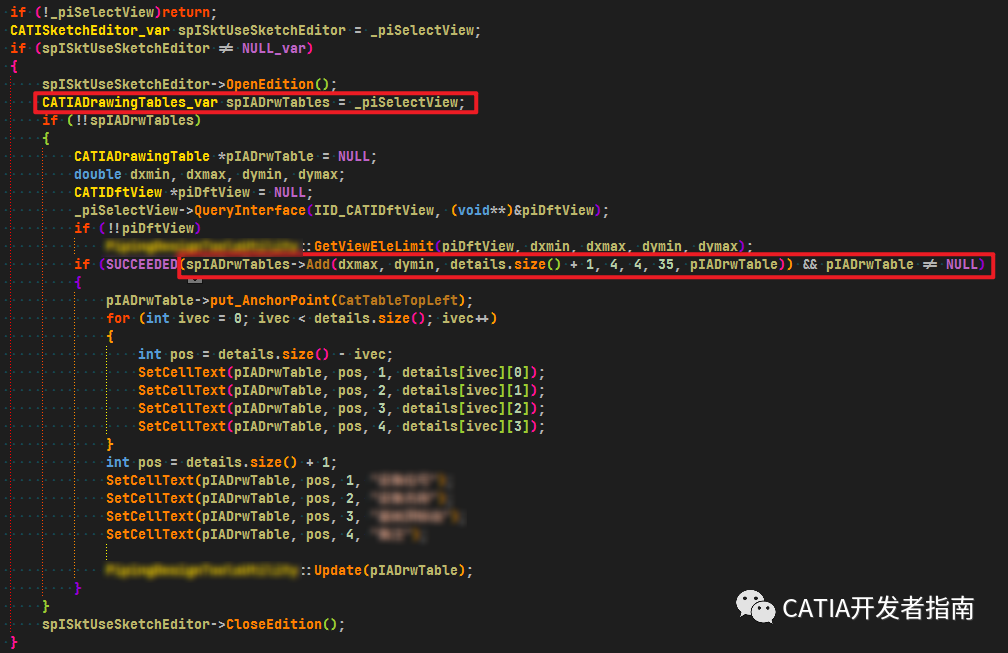

整体思路代码如下：
