最近查阅CAADoc时发现了一种用XML语言描述创建按钮的方式，即创建XML语言格式的Declarative File（声明式afr文件），这种创建按钮的方式有如下优势：

声明式应用程序框架可以隐藏创建应用程序或插件的所有C++代码，只需定义想要公开的命令以及可以访问它们的位置。
声明性语法比C++代码灵活得多，XML语言可以很容易地描述层次模型。
声明性文件是一种资源，它可以在不停止运行应用程序的情况下被修改。

其中比较有趣的一点是并不需要重启CATIA即可修改按钮并及时生效，遂进行深入研究。

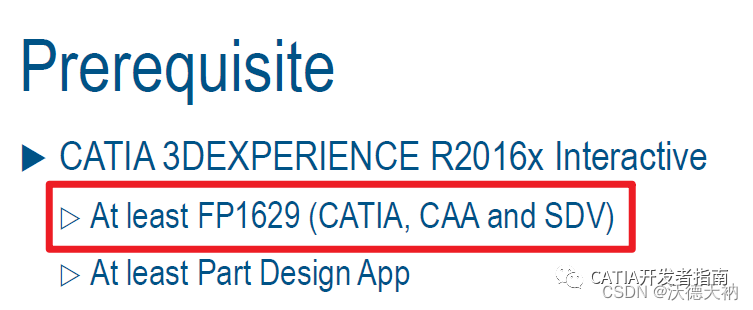

若想进行上述创建方法，首先请确保自己的CATIA、CAA API、RADE均已在r2016x的FP1629修正补丁等级之上，因为只有在此补丁版本才正式推出了MkDAfrTool工具。

如何使用

第一步：修改Framework的IdentityCard文件

需要添加一行启用工具的代码

<toolPrerequisite name="MkDAfrTool"/>

第二步：创建单独的声明式Module并修改Imakefile.mk文件

把mk文件修改为如下内容

BUILT_OBJECT_TYPE=RUNTIME DATA
SCRAMBLING_KEY=2

第三步：创建必要的文件结构

声明性文件必须在一个特定的文件夹层次结构中定义，这个层次结构应该严格遵守，因为它包含了创建新应用程序所需的所有信息。

FrameworkName
|
|
-------- ModuleName
|
|
-------------- Imakefile.mk
|
|
-------------- src
|
|
------ resources
|
|
-----ApplicationFrame

在src文件夹下，必须有一个名为resources的文件夹，在其文件夹下必须有另一个名为ApplicationFrame的文件夹(此命名和层次结构是必需的)。

ApplicationFrame
|
|
----------- AfrWorkshop
|
|
------- PrtWks
|
|
----- AfrAddin

ApplicationFrame是我们之前在模块的src文件夹中创建的文件夹。
AfrWorkshop意味着我们正在为一个数据模型添加一个声明性文件，也称为Workshop。

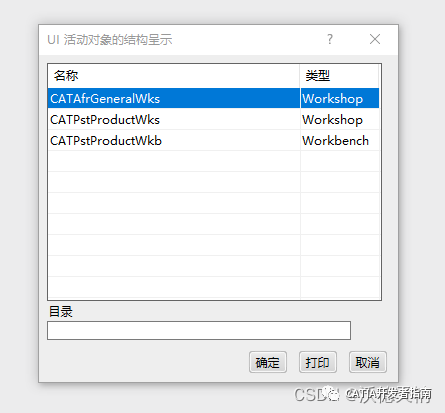

PrtWks是我们正在扩展的几何模型的WorkShopId。该文件夹必须具有Id的准确名称。具体ID可以通过CATIA的Command命令查到，如下图。

AfrAddin表示我们正在创建一个Addin。

第四步：创建声明文件

声明文件描述了Addin的具体内容。它必须有afr扩展名，以便被mkmk正确处理。

<?xml version="1.0" encoding="utf-8"?>
<Styles xmlns:syp = "http://www.3ds.com/xsd/SYP">
	<Template syp:name = "TSTAddinHeaders" Target = "CATCmdHeadersList">
		<!-- Define here the command headers of your addin -->
		<CATCmdHeadersList>
			<CATCommandHeader ID = "BasicCmd" ClassName = "TSTCommand" SharedLibraryName = "TSTModule"  ResourceFile = "TSTAddinHeader"  Available = "1"/>
		</CATCmdHeadersList>
	</Template>

	<Template syp:name = "TSTAddinAccess" Target = "CATCmdAddin">
		<!-- Define here the layout of your commands. -->
		<CATCmdAddin>
			<!-- Commands visible in a new section -->
			<CATCmdContainer Name = "TSTSection">
				<CATCmdContainer Name = "TSTToolbar">
					<CATCmdStarter Name = "BasicCmdStr" Command = "BasicCmd"/>
				</CATCmdContainer>
			</CATCmdContainer>
		</CATCmdAddin>
	</Template>
</Styles>

第一行添加了一个基本的XML标记，表明该文件是XML文件。接下来添加XML文件的根节点:Styles节点。该节点向解析器表明，它必须将该文件作为声明性文件进行分析。

XML文件的主要内容由两部分组成:

CATCmdHeadersList部分:允许定义命令绑定的command
CATCmdAddin部分:允许定义命令的布局

第五步：创建命令头（CATCmdHeadersList部分）

<Template syp:name = "TSTAddinHeaders" Target = "CATCmdHeadersList">
	<!-- Define here the command headers of your addin -->
	<CATCmdHeadersList>
		<CATCommandHeader ID = "BasicCmd" ClassName = "TSTCommand" SharedLibraryName = "TSTModule"  ResourceFile = "TSTAddinHeader"  Available = "1"/>
	</CATCmdHeadersList>
</Template>

描述命令头的部分由一个以syp:name属性为值的名称引用。这个名称必须遵循一个命名约定:xxxHeaders，其中xxx是addin的名称(与XML文件的名称相同)。
Target属性的值必须为CATCmdHeadersList。
CATCmdHeadersList标记可以有任意多个子标记，可以为addin声明命令头。

CATCommandHeader标记通过提供以下信息来声明命令头:

ID:该ID用于引用命令头(例如，在定义框架中命令的布局时引用特定的命令头)。
ClassName:该属性是要实例化以启动命令的类(该类应该使用CATCreateClass宏)。
SharedLibraryName:该属性对应于包含命令代码的共享库的名称。
ResourceFile:该属性对应于与命令相关联的资源文件的名称。
Available:该属性表示命令在正常模式下是否可用(1表示可用，0表示隐藏)。最好使用属性AvailabilityMode，它允许为每个模式定义命令头可用性(Available="1 "类似于AvailabilityMode="Normal=YES ")。

AvailabilityMode:为每种模式指定命令头的可用性。此属性采用以下语法作为参数“模式1 =是模式2 =否模式3= …”。请注意，如果您没有为特定模式指定可用性，该模式将使用其默认可用性。可用性可定制的不同模式如下:

Normal
Editability
SmallScale
LargeScale
Offline

第六步：创建命令布局（CATCmdAddin部分）

<Template syp:name = "TSTAddinAccess" Target = "CATCmdAddin">
	<!-- Define here the layout of your commands. -->
	<CATCmdAddin>
		<!-- Commands visible in a new section -->
		<CATCmdContainer Name = "TSTSection">
			<CATCmdContainer Name = "TSTToolbar">
				<CATCmdStarter Name = "BasicCmdStr" Command = "BasicCmd"/>
			</CATCmdContainer>
		</CATCmdContainer>
	</CATCmdAddin>
</Template>

这个部分的syp:name属性必须遵循一个命名约定:xxxAccess，其中xxx是您的应用程序的名称(与XML文件的名称相同)。T
arget属性的值必须为CATCmdAddin。模板的唯一子级必须有一个CATCmdAddin标记。
CATCmdAddin标记可以有许多子CATCmdContainer标记来定义容器的层次结构。
按照层级需要依次定义Section、Toolbar、Addin。
在容器的最后一级，CATCmdStarter标签允许声明容器的命令。这个标记需要两个属性，一个name属性和一个包含命令头Id的command属性。

第七步：定义资源文件

定义CATNls和CATRsc方法与通过Component组件方式创建按钮方式相同。

总结

这种数据类型的文件可以在CATIA运行过程中修改生效，比DLL方式更加方便调试，适合新版本的二次开发使用。
