制造规划中的PPR上下文模型与API应用（V6）

今天，我们来深入探讨制造规划领域中CAA二次开发的核心内容——PPR（Product Process Resource）上下文模型及其API应用。

一、为什么关注PPR上下文模型？

在制造业数字化转型浪潮中，制造规划（Manufacturing Planning）是连接产品设计与实际生产的桥梁。在3DEXPERIENCE平台中，PPR上下文是制造规划的核心模型，它将产品、工艺、资源三者有机连接。


二、PPR上下文模型详解

PPR Context是通过一个带有专用扩展的产品来建模的，它可以链接到：

  • 0到N个根设计产品结构

  • 0到N个根制造项结构

  • 0到N个根工作计划&制造操作结构

  • 0到N个"区域"能力资源结构

PPRContext (IProduct)

关键点：

  • PPR Context与设计产品结构的链接称为"instance-reference"链接

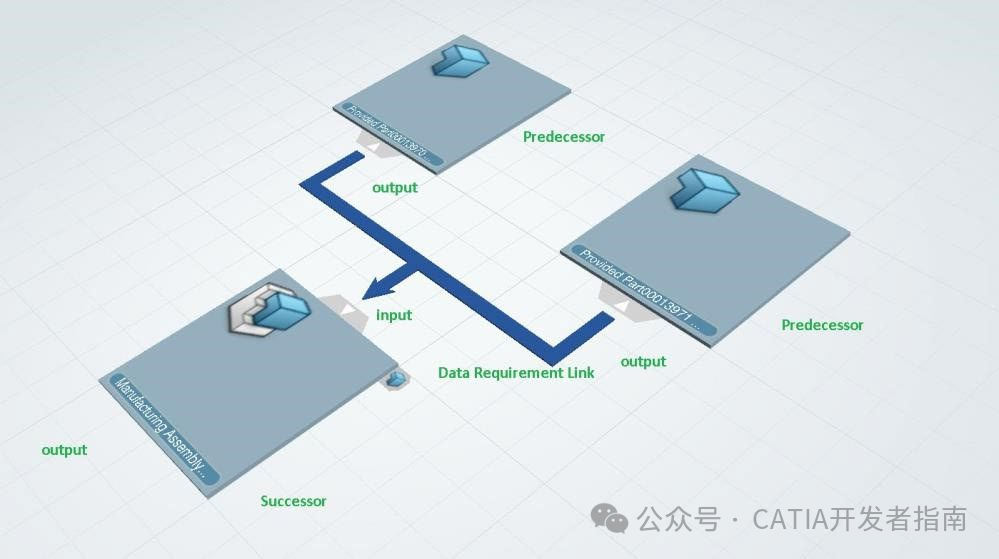

  • 与制造项结构和工作计划结构的链接使用PLM连接

  • 不能通过CAA API直接获取后两者链接，但可通过范围链接导航获取

✅ 重要认知：PPR Context 本身是一个 Product，但它不是设计产品，而是一个制造上下文容器。

✅ 最佳实践：不要尝试遍历"根区域"结构中的能力资源，因为这些引用可以通过Header Operations引用使用CAA API获取。

✅Tip：如何判断一个Product是否是PPR Context？

CATBoolean IsPPRContext(IProduct* ipProduct)

三、核心接口详解

  • DELIPPRResourceAuth —— 资源操作权威接口
方法 功能 注意事项
CreateResource(CATUnicodeString iName, CATUnicodeString iType) 创建资源实例 iType 必须是系统预定义类型（如 “Machine”, “Tool”）
AssignOperation(IResource* iResource, IManufacturingOperation* iOp) 将操作分配给资源 资源必须处于同一 PPR Context 下
CreateScope(ISystem* iSystem, IResource* iResource) 建立系统与资源的范围链接 ISystem 通常来自 Header Operation

⚠️ 陷阱：CreateResource 不会自动将资源加入 PPR Context 的结构树！需手动通过 IProduct::AddOccurrence() 添加（如果需要可视化）。

  • DELIPPRResourceNav —— 资源导航接口
// 获取资源所在位置（通常是设备或工位）

🔍 应用场景：在生成工艺卡时，自动列出某操作所需的全部资源（主设备 + 辅助工具）。

四、关键操作详解

  1. 创建资源（Creating a Resource）
// 使用DELIPPRResourceAuth::CreateResource() API创建资源
  1. 将操作分配给资源实例（Assigning an Operation to a Resource Occurrence）
// 使用DELIPPRResourceAuth::AssignOperation()分配操作
  1. 资源导航API（Resource Navigation APIs）
// 获取资源所在位置
  1. 系统与资源引用之间的范围链接（Scope Link）
// 创建范围链接

五、实战建议

对于刚开始接触CAA二次开发的工程师，建议按照以下步骤进行：

  • 熟悉PPR Context模型：理解PPR Context与各种结构的关系

  • 从简单API开始：先实现创建资源、分配操作等基础

  • 功能逐步扩展：在熟悉基础后，尝试处理更复杂的范围链接和导航

  • 利用示例：深入研究示例代码

  • 文档先行：仔细阅读CAA官方文档，了解每个API的详细用法

六、总结

PPR Context是制造规划模块的核心，理解其结构和API使用是CAA二次开发的关键。通过本文的深入解析，相信你已经对PPR Context有了清晰的认识，也掌握了几个关键API的使用方法。
