在 CATIA V5 草图中使用文字，看起来是一件很普通的事，实际操作起来却并不轻松。

特别是在较早版本的 CATIA V5 中，草图环境没有方便的文字轮廓创建能力。遇到铭牌、刻字、编号、标识等需求时，常见做法是从其他软件转换轮廓、导入 DXF，或者直接手工描线。

这些方法能够解决问题，但流程比较零散：字体和尺寸不容易统一，位置和角度需要反复调整，文字修改后往往还要重新转换、重新导入，生成的几何也缺少清晰的参数管理入口。

PASketchText v1.0.0 就是为这个场景准备的一款 CATIA V5 草图文字生成工具。它可以读取 Windows TrueType 字体轮廓，将文字转换为 CATIA 草图中的闭合轮廓，并通过规格树中的管理特征保存文字参数，支持后续双击重新编辑。

适合谁使用

如果你在日常工作中经常遇到下面这些情况，它会比较有用：

  • 需要在零件表面制作铭牌、编号、名称或方向标识。
  • 使用的 CATIA V5 版本缺少方便的草图文字创建能力。
  • 不希望每次修改文字都重新制作 DXF 或重新导入轮廓。
  • 需要准确控制文字的高度、宽度、间距、位置和旋转角度。
  • 需要使用中文或其他 Unicode 字符生成草图轮廓。
  • 希望生成文字后仍能从规格树中找到参数入口并继续修改。

PASketchText 的定位很明确：不依赖外部排版文件，不把文字当作一组无法追溯的散线，而是在 CATIA 内完成文字定义、轮廓生成和后续编辑。

v1.0.0 主要功能

当前版本已经覆盖常见的单行草图文字创建和编辑需求。

TrueType 字体轮廓转换

程序使用 Windows TrueType 字体生成文字轮廓，并将结果写入当前 CATIA 草图。

生成结果不是图片，也不是只能用于显示的标注，而是实际的草图几何。每个字符的可见外形会转换为闭合 Polyline 轮廓，便于在草图中继续检查和使用。

支持英文、数字和中文

文字内容使用 Unicode 处理，因此可以输入英文、数字、中文以及所选字体支持的其他字符。

生成结果取决于 Windows 中实际安装的字体及其字形覆盖范围。创建中文文字时，可以选择微软雅黑、宋体或黑体等包含中文字符的 TrueType 字体。

可设置字体和文字尺寸

v1.0.0 可以设置以下文字外观参数：

  • TrueType 字体名称。
  • 字高。
  • 宽度比例。
  • 字符间距。
  • 粗体。
  • 斜体。

宽度比例可以在不改变字高的情况下调整文字整体宽窄；字符间距可以控制相邻字符之间的距离，适合空间受限或需要统一排版的场景。

可控制位置和旋转角度

可以直接输入文字原点的 X、Y 坐标，并设置旋转角度。

这样在创建铭牌文字、沿特定方向布置编号或制作倾斜标识时，不需要生成后再逐个移动文字轮廓。

提供水平和垂直对齐

水平对齐支持：

  • 左对齐。
  • 居中。
  • 右对齐。

垂直对齐支持：

  • 基线。
  • 中部。
  • 顶部。
  • 底部。

对齐方式与 X、Y 原点共同决定文字相对于定位点的位置，便于按照设计基准控制文字布局。

写入前校验

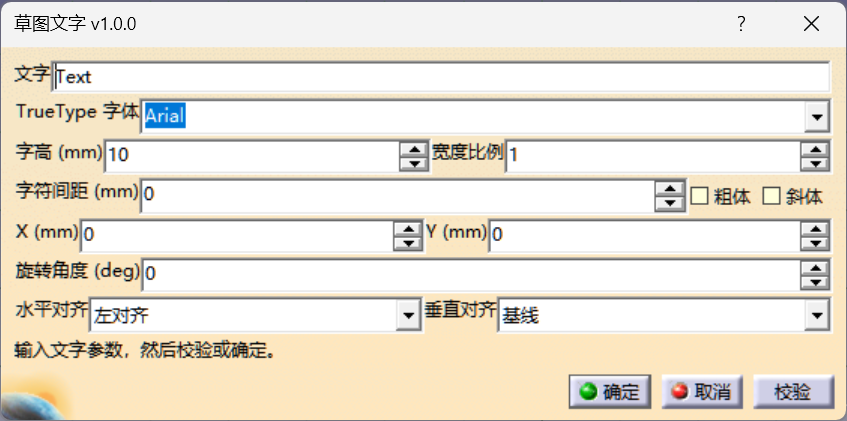

对话框提供“校验”按钮。程序会先解析字体轮廓，检查文字、字体、字高和宽度比例等输入是否有效，并显示轮廓数量和线段数量。

校验本身不会向草图写入几何，适合在正式创建前确认当前字体是否包含所需字符，以及复杂文字会生成多少草图元素。

规格树中的持久化管理

每次创建文字时，程序都会建立一个 Sketch Text 管理特征，并将文字内容、字体、尺寸、位置、旋转和对齐等参数保存到 CATPart 中。

多个文字特征会统一收纳在 Sketch Texts 节点下，让草图轮廓和文字定义之间保持明确关系。保存并重新打开 CATPart 后，文字参数仍可由管理特征读取。

支持双击编辑

在规格树中双击 Sketch Text 特征，可以重新打开与创建时相同的参数窗口。

修改文字或参数并确认后，程序会删除该特征原先生成的轮廓，再写入新的轮廓，避免新旧文字重叠或重复累积。

如果编辑过程中出现字体缺字、轮廓生成失败或草图写入失败，程序会恢复修改前的参数和轮廓，尽量避免一次失败编辑破坏已有结果。

中文界面和独立工具栏入口

v1.0.0 提供简体中文界面，并在 Sketcher 工作台中提供独立的“草图文字”命令和工业蓝工具图标。文字创建、校验和编辑都在 CATIA 界面内完成，不需要在 CATIA 与外部转换工具之间反复切换。

它是怎样生成草图文字的

PASketchText 并不是调用高版本 CATIA 的原生草图文字命令，而是通过 Windows GDI 读取所选 TrueType 字体的字形轮廓。

程序保留字形中的直线段，并将二次曲线按精度离散为线段，随后把每条闭合字形轮廓写入 CATIA 草图。与此同时，自定义 PASketchText 特征负责保存参数和关联已生成的草图几何。

这套方式让较早版本的 CATIA V5 也可以创建可再次编辑的草图文字，但需要注意：最终结果仍然是由草图折线组成的字体轮廓，而不是 CATIA 原生文字对象。

使用方式

使用流程保持在 CATIA 内完成：

  1. 新建或打开一个 CATPart。
  2. 创建草图并进入草图编辑状态，或者在规格树中选中目标草图。
  3. 在 Sketcher 工作台中点击“草图文字”按钮。
  4. 输入单行文字并选择合适的 TrueType 字体。
  5. 设置字高、宽度比例、字符间距、粗体或斜体。
  6. 设置 X、Y 坐标、旋转角度以及水平和垂直对齐方式。
  7. 点击“校验”，确认字体轮廓能够正常生成。
  8. 点击“确定”，将闭合文字轮廓写入草图。
  9. 后续需要修改时，在规格树中双击对应的 Sketch Text 特征。

创建中文文字时，应先确认所选字体包含对应汉字，否则校验会提示字体中缺少字符。

使用场景示例

产品铭牌和设备名称

在零件草图中创建产品名称、型号、参数或厂家信息，并通过位置、比例和对齐参数统一排版。

零件编号和装配标识

为零件添加序号、方向、左右件标识或装配提示。文字内容变化时，可以双击管理特征直接更新，不必重新制作外部轮廓文件。

雕刻、凸字和凹字的轮廓准备

生成的结果是闭合草图轮廓，可以作为后续凸台、凹槽或其他基于草图的建模操作的轮廓基础。正式建模前，仍建议根据具体字体和文字内容检查草图闭合性及轮廓数量。

中文标识制作

对于需要中文名称、安全提示或操作方向的产品，可以直接使用包含中文字形的 TrueType 字体生成轮廓，减少跨软件转换时出现乱码或字形丢失的问题。

同类文字快速调整

当文字内容不变，只需要调整字高、宽度、间距、位置或角度时，可以从规格树重新进入编辑窗口，集中修改参数并自动替换旧轮廓。

当前版本使用提示

v1.0.0 目前支持单行文字，不支持在同一个文字特征中输入换行内容。

TrueType 曲线会离散为草图线段。字体越复杂、文字越长，生成的草图元素越多，草图求解和后续建模所需的时间也可能增加。

字体轮廓来自当前 Windows 系统。将 CATPart 交给其他计算机继续编辑时，对方系统也需要安装相应字体；已经生成并保存在草图中的几何不依赖字体文件显示。

删除 Sketch Text 管理特征时，关联草图轮廓的自动清理行为尚未作为 v1.0.0 的正式能力提供。需要删除文字时，建议同时检查并清理对应草图轮廓。

版本信息

当前发布版本：PASketchText v1.0.0。

这是第一个可用版本，重点放在 TrueType 轮廓转换、文字参数控制、草图写入、规格树持久化管理和双击编辑上。

后续版本可以继续围绕实际使用反馈增加更多能力，例如多行文字、曲线精度设置、沿曲线排布、字体预览、几何数量优化和删除联动清理等。

小结

在草图中加入文字并不是最复杂的建模工作，但在缺少原生工具的 CATIA V5 版本中，它往往会引出一整套外部转换和重复修改流程。

PASketchText v1.0.0 希望把这件事做得更直接：

  • 少一点外部转换。
  • 少一点手工描线。
  • 多一点参数控制。
  • 多一点修改后的可追溯性。

让 TrueType 文字真正进入 CATIA 草图，就从一次校验开始。
