大型装配做久了，零件属性往往会变得越来越难维护。
名称、材料、尺寸、加工方法、重量等信息分散在不同零件中；同一零件被多次实例化后容易重复处理；多层子装配需要逐层打开；外部表格里的数据还要一项项复制回 CATIA。
这些工作看起来只是填写信息，但零件数量一多，就会变得重复、耗时，也容易出现漏填、错填和覆盖错误。
PAProductPropertyManager v1.0.0 就是为这个场景准备的一款 CATIA V5 装配属性批量管理工具。它把原本分散在各个零件中的属性维护，集中到一个可扫描、可预览、可编辑、可批量写入的界面中。
适合谁使用
如果你在日常工作中经常遇到下面这些情况，它会比较有用：
- 装配中的零件数量较多，逐个打开属性窗口效率很低。
- 需要统一维护名称、材料、尺寸、加工方法等常用信息。
- 同一个零件在装配中出现多次，不希望重复填写同一组属性。
- 属性数据已经整理在 Excel 或 CSV 中，希望批量导入 CATIA。
- 子装配层级较深，手工逐层查找叶子零件比较麻烦。
- 希望写入前先检查匹配状态和待写入内容。
PAProductPropertyManager 的定位很明确：不改变现有装配结构，不引入复杂的数据系统，只把“装配零件属性维护”这件重复工作做得更集中、更清楚。
v1.0.0 主要功能
当前版本已经覆盖常见的装配属性整理和批量写入需求。
集中查看和编辑属性

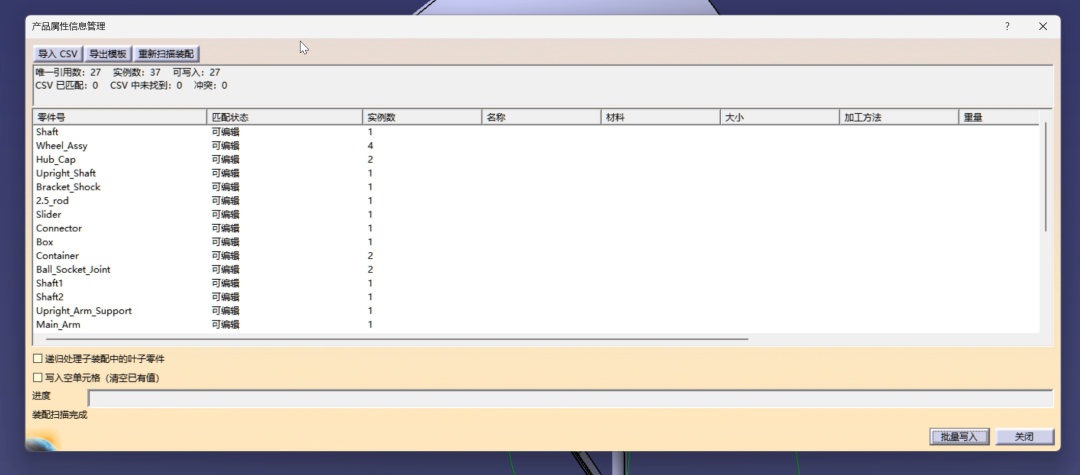

程序会扫描当前装配，并将零件号、匹配状态、实例数和各项属性集中显示在一张表格中。
属性单元格可以直接编辑。对于数量较少的修改，不必先准备外部文件，也可以在 CATIA 界面中完成检查和调整。
提供常用默认属性
v1.0.0 默认提供以下字符串属性：
Name：名称。Material：材料。Size：大小。Process：加工方法。Weight：重量。Symmetry：对称性。StandardPart：标准件。Code：代号。
这些英文名称作为稳定的属性存储名和 CSV 表头，不会随 CATIA 界面语言变化；中文界面中会显示对应的中文列标题。
支持 CSV 导入和导出
可以从当前装配直接导出 CSV 模板，再使用 Excel 集中填写属性。
编辑完成后，将 CSV 导回工具即可预览匹配结果。除默认属性外，也可以在 CSV 中增加自定义属性列，程序会将这些列作为新的用户属性处理。
导出的 CSV 使用 UTF-8 BOM，便于 Excel 正确识别中文；导入时支持常见的 UTF-8、UTF-16LE 和 Windows ANSI/GBK 文件。
按零件号安全匹配
CSV 第一列固定使用 PartNumber，程序以零件号匹配 CATIA 中的 reference 零件。
导入后，每一行都会显示明确的匹配状态：
- 已匹配。
- CSV 中未找到。
- 装配零件号重复。
- CSV 零件号重复。
- 零件号为空。
对于重复、缺失或存在歧义的数据，程序不会直接写入，从而避免因为匹配关系不明确而更新到错误的零件。
相同 reference 自动去重
同一个 reference 零件可能在装配中被实例化多次，但它们共享同一组 reference 属性。
PAProductPropertyManager 会自动识别这种关系：相同 reference 只显示一行、只写入一次，同时在“实例数”列中统计它在装配中的实际出现次数。
这样既能避免重复操作，也能让写入结果与 CATIA 的产品结构关系保持一致。
支持递归处理子装配
默认情况下，工具管理根产品的一级子节点。
勾选“递归处理子装配中的叶子零件”后，程序会逐层进入下级子装配，只收集装配树中的叶子零件，不把中间子装配作为属性行。
递归选项发生变化时会自动重新扫描；重新扫描、CSV 导入和模板导出始终使用当前范围，保证预览与实际写入对象一致。
写入前预览和冲突提示
CSV 导入后不会立即修改 CATIA 数据，而是先将匹配结果和待写入值显示在表格中。
用户可以检查零件号、实例数、状态和属性内容，必要时直接修改单元格，确认无误后再执行“批量写入”。
如果 CSV 解析失败或匹配过程出现错误，当前表格不会被不完整的数据部分替换。
控制空值写入
默认情况下，空单元格会被跳过，不会清除 CATIA 中已有的属性值。
如果确实需要清空已有内容，可以勾选“写入空单元格（清空已有值）”。这一设置将是否覆盖空值的决定明确交给用户，减少误清除风险。
自动创建或更新属性
批量写入时，如果 CATIA 中已经存在同名属性，程序会更新其值；如果属性不存在，则创建新的字符串属性并加入用户属性容器。
界面会同步显示写入进度，并在完成后汇总已写入产品数、新建属性数、更新属性数和失败产品数。
中文界面
v1.0.0 提供简体中文界面，按钮、状态、表头和提示信息均针对中文 CATIA 使用环境进行了本地化。
使用方式
使用流程保持在 CATIA 和常用表格工具之间，步骤比较直接：
- 打开一个 CATIA V5 Product 装配文档。
- 在 Product Structure 工作台中点击“管理产品属性”按钮。
- 根据装配层级决定是否勾选“递归处理子装配中的叶子零件”。
- 直接在表格中编辑属性，或者点击“导出模板”生成 CSV。
- 使用 Excel 填写 CSV，并保持第一列表头为
PartNumber。 - 点击“导入 CSV”，检查每一行的匹配状态和属性内容。
- 必要时在表格中继续调整待写入值。
- 确认无误后点击“批量写入”。
整个写入过程以预览为前提，不会在导入文件时立即修改模型。
使用场景示例
项目交付前补齐属性
在设计交付、评审或归档前，通常需要检查零件名称、材料、代号等信息是否完整。使用 PAProductPropertyManager 可以集中查看缺失项，并一次完成补充。
Excel 数据回填 CATIA
当工艺、材料或编码信息已经由其他人员在表格中整理完成时，可以通过 CSV 与零件号匹配，将数据批量回填到 CATIA 用户属性，减少逐项复制。
重复实例统一维护
标准件或通用件可能在同一装配中出现很多次。工具会按 reference 去重，只维护一份共享属性，同时保留实例数量信息。
多层子装配批量处理
对于层级较深的产品结构，递归模式可以一次收集各级子装配中的叶子零件，不需要逐层进入每个子装配进行操作。
属性规范统一
团队成员使用统一的 CSV 表头和属性名称后，可以减少同一含义出现多种命名方式的问题，让后续查询、统计和数据复用更稳定。
版本信息
当前发布版本：PAProductPropertyManager v1.0.0。
这是第一个可用版本，重点放在装配扫描、reference 去重、CSV 匹配、写入前预览、冲突保护和批量属性写入上。
后续版本可以继续围绕实际使用反馈增加更多能力，例如属性配置模板、数据筛选、规则校验、单位处理和更多导入导出格式。
小结
装配属性维护不是最复杂的 CAD 工作，却经常需要在大量零件之间反复确认和填写。
PAProductPropertyManager v1.0.0 希望把这件事做得更简单：
- 少一点逐个打开。
- 少一点重复填写。
- 多一点写入前确认。
- 多一点装配数据的一致性。
让分散的零件属性重新集中起来，从一次扫描开始。
