深入解析CATIA中的CCP操作：剪贴板、格式与底层逻辑

作为CAA开发人员，我们在日常开发中经常需要处理对象的复制、粘贴操作（Cut/Copy/Paste，简称CCP）。但你是否真正理解其底层实现原理？今天，我们通过一份技术文档的解读，带你深入探索CCP操作在Dassault Systèmes技术架构（特别是CAA环境）中的核心机制，掌握高效开发的关键知识点。

一、核心概念：容器、流、剪贴板与格式

在CAA/V5中，CCP操作依赖于四个核心概念：

  1. Stream（流）：PLM中的引用聚合结构，包含主数据流（技术数据）和次级数据流。注意：CAA环境仅能处理主数据流。
  2. Container（容器）：持久性结构，用于存储对象（如特征）。不同容器类型定义了支持的格式（如CATPrtCont容器支持特定格式）。
  3. Clipboard（剪贴板）：临时容器，专用于CCP操作，存储复制/剪切的对象数据。
  4. Format（格式）：定义对象复制的方式，不同容器支持不同格式，格式匹配是粘贴成功的关键。

二、机械建模中的三种粘贴格式 以机械建模器为例，CCP支持三种关键粘贴格式，每种格式的行为差异直接影响后续编辑能力：

  1. Paste as Spec（规范粘贴）：

  • 创建原始特征的“克隆”，包含输入规范。

  • 可修改输入参数以改变几何形状，灵活性高。

  1. Paste As Result（结果粘贴）：

  • 生成“死”特征，几何形状固定，无输入规范。

  • 无法通过修改参数调整几何，适用于结果固化场景。

  1. Paste As Result with Link（带链接的结果粘贴）：

  • 创建“死”特征，但保留与原始特征的链接。

  • 原始特征输入修改时，副本几何自动更新，实现联动。

⚠️ 重要提示：

  • CAA应用程序容器通常仅支持 “Paste As Spec” 格式，无法自定义添加其他格式。

三、CCP操作流程与底层逻辑（图示解析）

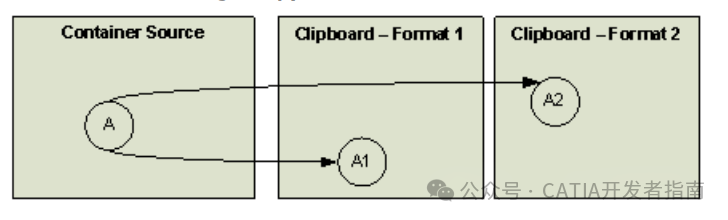

  1. 复制（Copy）过程：

  • 系统检索源容器支持的所有格式。

  • 根据源格式数量创建对应数量的剪贴板副本（例如：源支持2种格式，则创建2个剪贴板）。

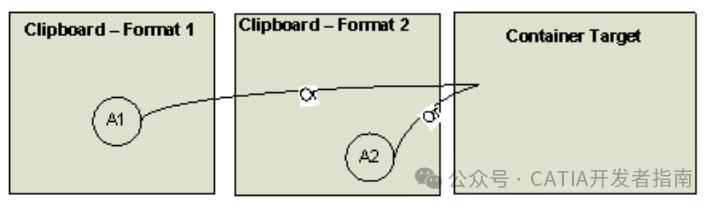

  1. 粘贴（Paste）过程：

  • 在目标容器上执行操作。

  • 系统检查源剪贴板格式与目标容器支持的格式是否存在交集。

  • 格式匹配成功

    ：粘贴执行；无交集：操作失败。


四、开发关键：API与注意事项

  1. 核心API方法：
  • DataCommonProtocolCCPServices 类中的 GetAvailableFormats 方法用于获取特征列表和目标容器的可用格式列表。
  1. 排序陷阱：
  • GetAvailableFormats 仅返回第一个被复制元素与目标容器的公共格式。若输入元素顺序不同，可能导致 CopyAsPaste 方法失败！建议开发时严格检查输入顺序。
  1. 格式标识：
  • 格式的字符串标识并非直观的描述（如 “Paste As Spec”），而是容器类型（如 CATPrtCont）。开发时需准确使用对应标识。

五、最佳实践与总结

  1. 在开发CCP功能时，务必明确源容器与目标容器的格式支持能力，避免因格式不匹配导致粘贴失败。

  2. 注意API调用顺序和参数传递，尤其关注 GetAvailableFormats 的输入列表顺序。

  3. 根据业务需求选择合适的粘贴格式（例如：需要参数化修改时选用 “Paste as Spec”）。

深入理解CCP底层机制，不仅能提升代码可靠性，更能优化用户体验。希望本文能为你开发高效、稳定的CCP功能提供关键支持！
