由于3DE-CATIA引入了PLM管理CAD模型数据，所以CAA相较于V5CATIA库增加了很多新的接口，之前的CATIProduct接口功能也被取代，本文旨在简要介绍CATIPLMNavOccurrence、CATIPLMNavInstance和CATIPLMNavReference这三个接口的抽象和实际意义。

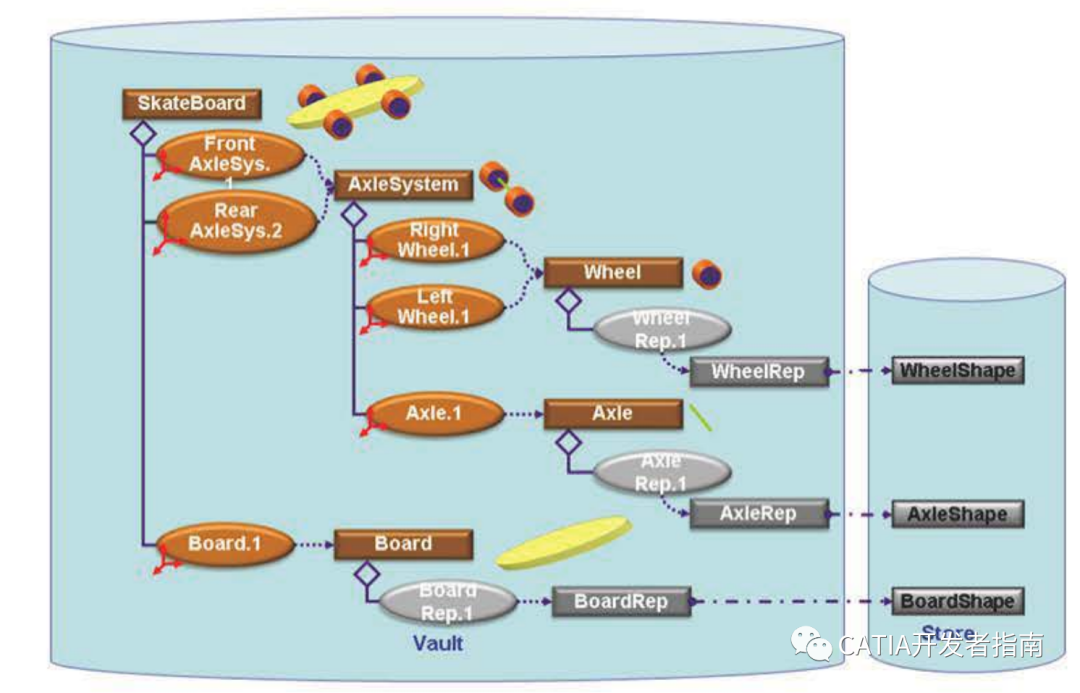

装配示例
以上图为例，让我们来详细描述创建滑板装配体前的流程。首先，我们需要设计滑板的各个零部件，例如轮子和板子。在设计零部件时，我们可以将当前的零部件看作是一个参考（Reference），而在整个设计过程中，所有的设计数据都属于参考的一部分。
设计工作完成后，我们需要对这些零部件进行装配。当我们将零部件引入到产品中（例如需要添加四个轮子），每个轮子在装配到产品后就会形成一个实例对象（Instance）。每个实例对象都具有独特的属性和位置信息。举例来说，每个装配进来的轮子都会有不同的位置信息。因此，我们可以得出一个结论，即一个参考可以对应多个实例对象。
另外，由于PLM系统可以通过提取任意装配节点或者零件进行打开操作，所以针对当前打开节点获取上下文时，达索在V6软件上设计了一个CATIPLMNavOccurrence接口，一方面可以自行创建此接口构建上下文关系，另一方面通过获取此接口可以找到相关的参考和实例。
最后再来介绍一下三个接口的抽象意义：
-
首先，CATIPLMNavOccurrence接口是3DE-CATIA中的一个重要接口，它代表着一个CAD模型在PLM系统中的实例。通过CATIPLMNavOccurrence接口，可以访问和操作与该实例相关的属性、几何数据和关联信息。这个接口的抽象意义在于，它提供了一种统一的方式来处理PLM中的CAD模型实例，使得我们能够更方便地对模型进行管理、查询和更新。
-
其次，CATIPLMNavInstance接口是CATIPLMNavOccurrence接口的一个子接口，它代表着一个CAD模型在PLM系统中的实例化对象。CATIPLMNavInstance接口的抽象意义在于，它提供了对实例化对象的访问和操作方法，使我们能够对模型的特定实例进行针对性的处理。通过CATIPLMNavInstance接口，我们可以获取实例的属性、状态以及与其他实例的关联信息，从而实现更精细化的数据管理和操作。
-
最后，CATIPLMNavReference接口是用于处理CAD模型中的引用关系的接口。在PLM系统中，一个CAD模型可以通过引用关系与其他模型进行关联。CATIPLMNavReference接口的抽象意义在于，它提供了对引用关系的管理和操作方法，使得我们能够方便地处理模型之间的依赖关系和引用链。通过CATIPLMNavReference接口，我们可以获取引用关系的信息、导航到关联的模型，并对引用关系进行创建、更新和删除等操作。
综上所述，CATIPLMNavOccurrence、CATIPLMNavInstance和CATIPLMNavReference这三个接口在3DE-CATIA中具有重要的抽象和实际意义。它们提供了处理PLM中CAD模型数据的统一接口，使得我们能够更方便地管理和操作模型实例、实例化对象以及引用关系，从而实现更高效和准确的数据管理和协作。
